Щековая дробилка серии JCH

40-300мм
Выходной Размер
16-1150TPH
Производительность

обработанные материалы:Различные руды и породы с прочностью на сжатие не более 320Mpa.

Область применения:Горная промышленность, строительные материалы, цемент, металлургия, дорожное строительство, сырье для химической промышленности и т.д.

Сообщение Онлайн-чат

Представлять

Европейская щековая дробилка серии JCH является успешно разработанным продуктом нового поколения, в котором использованы международные передовые технологии дробления и результаты исследований, основан на многолетнем опыте проектирования и производства щековой дробилки, использован метод анализа методом конечных элементов. Которая подходит для дробления прочности на сжатие не выше 320Mpa различных руд и пород. Благодаря своей отличной производительности, она стала очень популярным оборудованием в мире, а также является предпочтительным выбором для первичного дробления твердых износостойких материалов.

Щековая дробилка европейского типа серии JCH состоит из рамы, эксцентрикового вала, рабочей части камеры дробления, предохранительного устройства, устройства регулировки разгрузочного отверстия и других частей. Режим дробления - криволинейное выдавливание: двигатель приводит в движение ременной шкив, затем ременной шкив приводит в движение эксцентриковый вал, чтобы подвижная щека качалась вверх и вниз. Когда подвижная челюсть толкает подвижную челюстную плиту к неподвижной челюстной плите, материал дробится или раскалывается; когда подвижная челюсть и подвижная челюстная плита отходят под действием эксцентрикового вала и пружины, ранее дробленый или расколотый материал выгружается из нижнего разгрузочного отверстия челюстной плиты. При непрерывном вращении двигателя подвижная челюсть периодически работает для дробления и разгрузки материала, что позволяет достичь непрерывного производства.

Преимущество

Высокая устойчивость к нагрузкам
Нет сварной структуры рамы, сильная рама состоит из высокопрочной стенки и тонкой обработки штифта, улучшена способность оборудования выдерживать нагрузку.
Сильная долговечность
Использование высококачественной литой стали или чугуна, чтобы сделать челюсти в сборе, ремень колеса и маховика, с чрезвычайной долговечностью. В то же время, высокопрочный кованый эксцентриковый вал и высококачественные подшипники также обеспечивают надежность оборудования.
Избегайте блокировки материала
Оптимизированная конструкция полости, размер загрузочного отверстия и высота камеры хорошо согласованы, а соотношение длины и ширины загрузочного отверстия было строго проверено, чтобы максимально избежать блокировки материала.
Сильная мощность
Строгое соблюдение кинематической конструкции, большая центробежная сила и крутая конструкция толкателя, так что эффективный ход больше, чтобы обеспечить оборудование с сильной мощностью.
Удобная регулировка
Использование двойного клина или гидравлического устройства регулировки проще, безопаснее и быстрее, чем операция регулировки прокладки, что экономит время простоя.
Экономия места
Интегрированная конструкция основания двигателя экономит место для установки и сокращает длину клинового ремня. Подвижная конструкция основания двигателя позволяет регулировать натяжение клинового ремня, благодаря чему срок службы клинового ремня увеличивается.
Амортизационная конструкция
Использование специального резинового амортизатора эффективно поглощает пик вибрации оборудования, при этом позволяя дробилке вертикально и продольно смещаться, тем самым уменьшая воздействие на фундамент.

Технический параметр

JCH Щековая Дробилка

Модель	Размер подачи (мм)	Макс. Входной размер (мм)	Размер выходного отверстия (мм)	Производительность (т/ч)	Мощность (кВт)	Габаритные размеры(мм)
JCH80	520×800	420	60-150	80-290	75	2650x1540x1780
JCH106	700×1060	600	70-200	140-420	110	3230x2440x2590
JCH110	850×1100	720	80-200	160-550	160	3800x2450x2550
JCH125	950×1250	800	100-250	230-760	160	4100x2800x3440
JCH145	1100×1450	920	125-275	320-950	200	4400x3060x3210
JCH160	1200×1600	1020	150-300	410-1150	250	5700x3650x3550

JC Щековая Дробилка

Модель	Размер подачи (мм)	Макс. Входной размер (мм)	Размер выходного отверстия (мм)	Производительность (т/ч)	Мощность мотора (кВт)	Габаритные размеры(мм)
JC46	400x600	340	40-100	16-56	30	1565x1732x1586
JC57	500x750	425	50-100	40-96	55	1890x1916x1870
JC69	600x900	500	65-180	48-136	55-75	2305x1840x2298
JC75	750x1060	630	80-180	115-240	90-110	2450x2472x2840
JC80	800x1060	680	100-200	136-228	90-110	2610x2556x2800
JC87	870x1060	750	170-270	232-376	90-110	2660x2556x2800
JC912	900x1200	780	95-225	160-384	110-132	3335x3182x3025
JC1120	1000x1200	850	195-280	304-440	110-132	3435x3182x3025
JC1215	1200x1500	1020	150-300	400-800	200-220	4200x3732x3843
JCF2510	250x1000	210	25-60	16-50	30-37	1530x1992x1380
JCF2512	250x1200	210	25-60	20-60	37	1900x2192x1430
JCF3013	300x1300	250	20-90	16-100	75	1750x2320x1724

Связанные случаи

Цинхайская производственная линия по дроблению известняка 600TPH Южная Африка 200TPH марганцевой руды дробильная производственная линия Сычуань 100TPH известняк хвост песок производственная линия

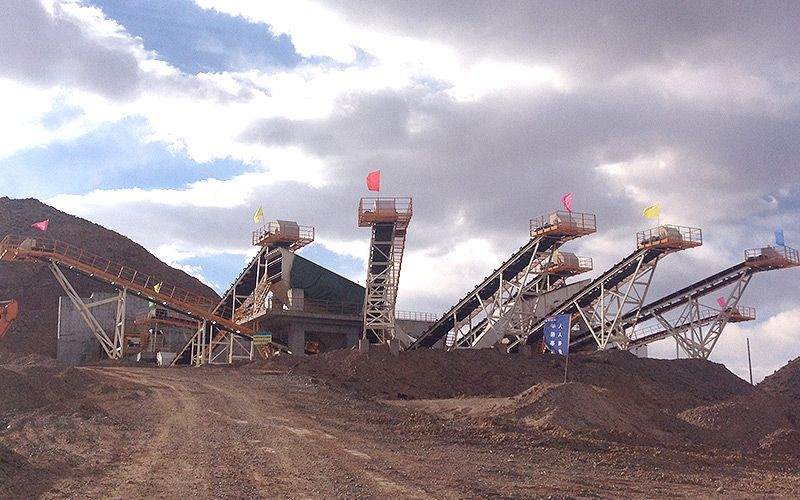

Цинхайская производственная линия по дроблению известняка 600TPH

Время установки: 2015 год

Местоположение: Цинхай, Китай

материал: Известняк

Размер готового продукта: 0-5мм, 5-10мм, 10-20мм, 20-31.5мм

Клиент является известным местным камнеобрабатывающим заводом, обработанные камни поставляются на местные дороги, железные дороги и строительство инфраструктуры, спрос большой. Наша компания настроила ряд различных моделей JCH серии европейской версии щековой дробилки, коэффициент дробления большой, с высокой эффективностью производства, мощность может полностью удовлетворить потребности клиентов. В дополнение к полному комплекту оборудования производственной линии, мы также предоставляем клиентам бесплатное руководство по установке, тестирование оборудования, обучение эксплуатации, поставку запасных частей и…

Посмотреть детали

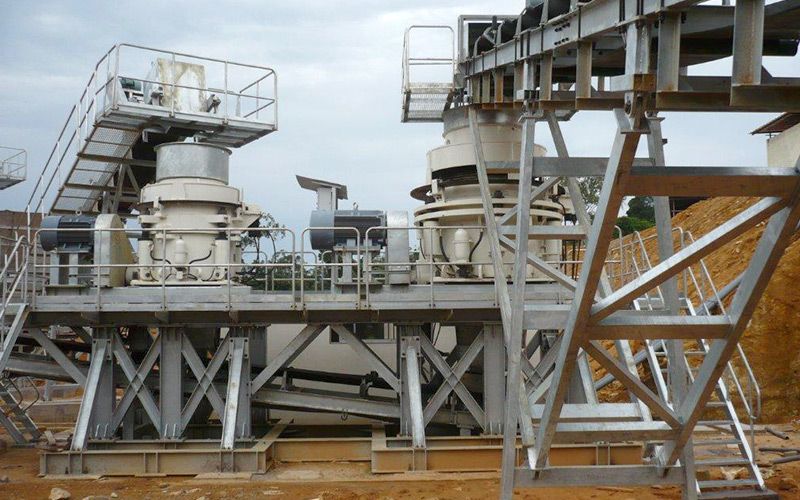

Южная Африка 200TPH марганцевой руды дробильная производственная линия

Время установки: 2017

Местоположение: Южная Африка

материал: Гранит

Размер готового продукта: 0-20 мм

Южная Африка богата ресурсами марганцевой руды, поэтому есть много предприятий по переработке марганцевой руды, человек, ответственный за проект, связался с Sandmine по знакомству с другом. После многократного общения с нашим менеджером по продажам, они полностью признали технологический план, выданный нами, и, наконец, подписали с нами соглашение о сотрудничестве. Мы установили многоцилиндровую гидравлическую конусную дробилку GHP в качестве основной машины, которая обладает сильной дробящей способностью при дроблении марганцевой руды. Она имеет длительный срок службы и стабильную производительность. Клиент…

Посмотреть детали

Сычуань 100TPH известняк хвост песок производственная линия

Время установки: 2020 год

Местоположение: Сычуань, Китай

материал: Известняковый хвост

Размер готового продукта: 0-5 мм, 5-10 мм, 10-20 мм, 20-40 мм

Sandmine имеет богатый опыт в производстве песка из хвостов, который может эффективно увеличить добавленную стоимость хвостов. Мы предоставили клиентам классическую конфигурацию щековой дробилки + конусной дробилки + пескоделательной машины, они являются горячими продуктами Sandmine, эффективно улучшили качество готовых заполнителей и заработали богатую прибыль для клиентов. Sandmine использует высококачественное оборудование для переработки хвостов.

Посмотреть детали
